Čo je pneumatické rýchle pripojenie? Úplná analýza jej štruktúry, princípu a základného výkonu

1. Definícia a klasifikácia pneumatické armatúry s rýchlym prepojením

Základná definícia

Pneumatické armatúry s rýchlym prepojením sú zariadenie, ktoré dosahuje rýchle spojenie vzduchových potrubí mechanickým blokovacím mechanizmom. Jeho vlastnosti zahŕňajú:

Nevyžadujú sa žiadne nástroje: pripojenie/odpojenie je možné dokončiť jednou rukou

Okamžité utesnenie: vstavaná konštrukcia O-krúžkov alebo kužeľa, aby sa zabránilo úniku plynu

Opakovane použiteľné: Podporuje časté zapojenie a odpojenie (zvyčajne> 10 000 krát)

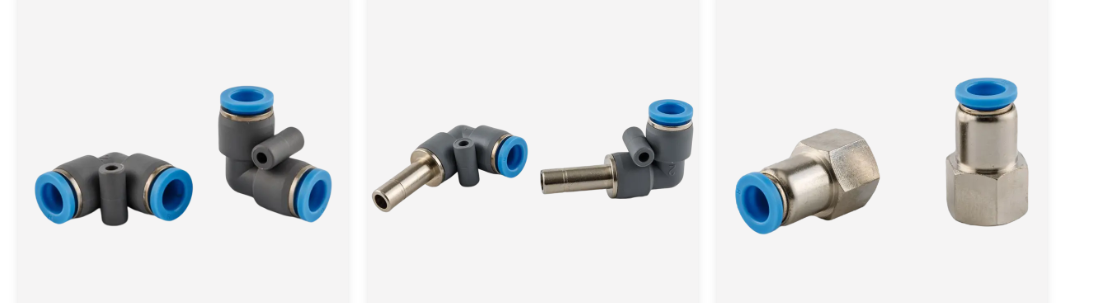

Hlavná klasifikácia

Podľa funkcie a štruktúry sa dá rozdeliť na tieto typy:

2. Štrukturálny princíp a pracovný proces

Základné komponenty a funkcie

Typická štruktúra pneumatických armatúr s rýchlym vložením obsahuje nasledujúce komponenty:

Upínací mechanizmus: guľôčky z nehrdzavejúcej ocele alebo pružinové pazúry, ktoré sa používajú na uzamknutie vzduchového potrubia (radiálna upínacia sila je zvyčajne> 50n)

Tesniaci prvok: O-krúžok Nitrilu (NBR) alebo fluórbber (FKM), s tlakovým odporom až 1 MPA

Zostava tela ventilu: ventil poháňaný pružinou, ktorý pri odpojení automaticky uzatvára potrubie

Materiál škrupiny: PBT (odolnosť proti chemickej korózii), mosadz (vysoká pevnosť) alebo nehrdzavejúca oceľ (vysoký teplotný odpor)

Pracovný tok (ako príklad vezme typ dvojdom otvárania a zatvárania)

Fáza vloženia:

Priedušnica tlačí frerule, aby stlačila pružinu, a oceľová guľa sa valí smerom von, aby sa vydala

Priedušnica tlačí tesniaci krúžok a tlačí ventil, aby vytvoril cestu prúdu vzduchu

Blokovacie fáza:

Ferrule sa resetuje pod pôsobením pružiny a oceľová guľa je prilepená do drážky priedušnice, aby sa dosiahla mechanická fixácia

O-krúžok pevne zapadá do vonkajšej steny priedušnice, aby vytvoril tesnenie

Fáza odpojenia:

Vytiahnite ferule dozadu, oceľová guľa je oddelená od priedušnice a ventil sa automaticky zatvorí pod pružinovou silou

3. Na čo by ste mali venovať pozornosť pri používaní pneumatických príslušenstiev?

Špecifikácie inštalácie a pripojenia

• Predbežné ošetrenie vzduchom

Požiadavky na rezanie:

Na zabezpečenie hladkého rezu použite špeciálnu rezačku potrubia (sklon <3 °)

Odstráňte Burrs (aby ste zabránili poškriabaniu O-krúžku)

Čistiace kroky:

Utrite vnútornú stenu vzduchovej potrubia s handričkou bez prekladu namočeného alkoholom, aby ste zabránili vstupu častíc do vzduchovej dráhy

• Správna metóda pripojenia

Kľúčové body pre prevádzku a údržbu

• Denné inšpekčné položky

Detekcia úniku: Každý týždeň aplikujte na rozhranie mydlovú vodu a pozorujte bubliny (menšie úniky si vyžadujú včasnú výmenu O-krúžkov)

Stav priedušnice: Skontrolujte, či nie je priedušnica praskliny a tvrdenie každý mesiac (starnúca priedušnica je potrebné okamžite vymeniť)

• Pravidelná údržba

• Zakázané operácie a výstrahy rizika

Zakázané správanie

Použite pretlak (prekročenie menovité tlak spôsobí výbuch)

Zmiešané médiá (ako napríklad kyslíkové kĺby omylom spojené s tukmi, ktoré spôsobujú výbuchy)

Plug and odpojenia pod tlakom (pred prevádzkou sa musí uvoľniť tlak, aby sa zabránilo nárazu prúdu vzduchu a zranenia)
