Ako pripojiť solenoid: Zapojenie, smer toku a prvé kontroly spustenia

Náhradný mosadzný ventil série 2W je dodávaný s cievkou v jednom vrecku a zástrčkou DIN prilepenou k telu a otázka je vždy tá istá: ktorá svorka dostane vodič pod napätím a ktorý port je vstup? Zapojenie solenoidu sú skutočne dve samostatné úlohy. Jedným z nich je elektrické pripojenie k cievke. Druhým je tekuté spojenie s telom. Zlyhajú nezávisle a chyba v ktorejkoľvek z nich sa objaví na tom istom mieste: ventil, ktorý hučí, ale nespína, alebo cievka, ktorá je horúca týždeň a potom sa otvorí okruh.

Krátka odpoveď je, že polarita takmer nikdy nezáleží na AC cievke, ale môže záležať na DC cievke, šípka toku odliata alebo vyrazená na tele musí smerovať od vstupu k výstupu a uzemňovací kolík na zástrčke nie je voliteľný. Všetko ostatné, od koncového krútiaceho momentu až po výber sitka, sú detaily omotané okolo týchto troch bodov.

Krátka odpoveď: tri pravidlá, ktoré pokrývajú väčšinu inštalácií

• Najprv cievka. Pred odizolovaním jedného vodiča si prečítajte typový štítok: napätie, striedavý alebo jednosmerný prúd, frekvencia a výkon. Cievka 24 V DC na napájaní 230 V AC prvé zapnutie neprežije.
• Prietok ako druhý. Dvojcestné solenoidové ventily sú smerové a verzie s pilotným ovládaním sú striktne smerové. Šípka na tele je tvrdá požiadavka, nie návrh.
• Zem tretia. Konektor DIN 43650 formy A má tri svorky a ten, ktorý je označený symbolom uzemnenia, nesie ochranné uzemnenie. Bez neho sa kryt vlhkých cievok stáva nebezpečenstvom úrazu elektrickým prúdom a v mnohých inštaláciách porušením kódexu.

Všetko nižšie sa týka týchto troch bodov v poradí, v akom ich budete skutočne prechádzať.

Zapojenie cievky: elektrická polovica úlohy

Postupujte v poradí uvedenom nižšie. Preskočenie prvého kroku je najčastejším dôvodom, prečo úplne nová cievka zomrie pri uvedení do prevádzky.

1. Izolujte obvod a zablokujte ho. Potvrďte pomocou merača v mieste pripojenia, nie na štítku ističa panela.
2. Prečítajte si štítok cievky. Všimnite si napätie, striedavý alebo jednosmerný prúd, frekvenciu v hertzoch a výkon vo wattoch alebo voltampéroch.
3. Identifikujte svorky na zástrčke. Na konektore DIN 43650 formy A sú svorky 1 a 2 napájané a svorka 3 označená symbolom uzemnenia nesie ochranné uzemnenie.
4. Pred ukončením nasaďte káblovú priechodku a tesnenie. Tesnenie medzi zástrčkou a krytom cievky je to, čo robí hodnotenie IP skutočným; privreté tesnenie to potichu ruší.
5. Ukončite vodiče. Použite objímky na lanko, držte pramene mimo koncovky a pevne utiahnite malé skrutky bez použitia sily.
6. Uzemnite uzemňovací vodič na jeho vyhradenej svorke a skontrolujte kontinuitu späť na panel.
7. Nasaďte späť zátku, utiahnite upevňovaciu skrutku, potom ju krátko zapnite a počúvajte cvaknutie piestu.

Polarita: keď na tom skutočne záleží

Na AC cievke sú dve napájacie svorky zameniteľné a ich otočenie nič nezmení. Na jednosmernej cievke závisí situácia od konštrukcie cievky. Jednoduchá jednosmerná cievka je tiež nepolarizovaná, ale cievky vybavené spätnou diódou, integrovaným mostíkovým usmerňovačom alebo indikačnou LED sú polarizované. Zapojenie týchto spätných vodičov zvyčajne vedie k smrteľnému skratu cez diódu alebo LED, ktorá sa nikdy nerozsvieti. Ak má kryt cievky označenie plus a mínus, rešpektujte to.

Dimenzovanie vedenia kábla: skutočným obmedzením je pokles napätia

Prúdy cievky sú malé. Cievka 6 W, 24 V jednosmerný prúd odoberá približne 0,25 A, takže prierez vodiča je zriedka obmedzený prúdovou zaťažiteľnosťou. To, čo uhryzne, je pokles napätia počas dlhého obdobia. Nižšie uvedená tabuľka je priamym výpočtom s použitím medeného odporu 0,0172 ohm štvorcových milimetrov na meter a spiatočnej dĺžky oboch vodičov.

Trieda izolácie vám hovorí, ako horúca môže bežať cievka

Každá cievka má označenie triedy izolácie a IEC 60085 stanovuje maximálnu teplotu horúceho bodu pre každú triedu. To je dôležité, keď je ventil umiestnený v kryte s inými zdrojmi tepla alebo keď teplota okolia v miestnosti v lete stúpa. Spustenie cievky triedy B na mieste, ktoré potrebuje triedu F, je pomalé zlyhanie, nie okamžité.

Inštalatérstvo tela: tekutá polovica práce

O tom, či sa ventil uvedie do činnosti, rozhoduje elektrická strana. O tom, či tesní a či vydrží, rozhoduje tekutinová strana. Tri detaily spôsobujú väčšinu netesností a väčšinu argumentov týkajúcich sa záruky.

Smer toku je na prvom mieste. Skontrolujte šípku na tele a písmená alebo čísla vedľa portov. Na dvojcestnom ventile je vstup normálne port oproti šípke a jeho inštaláciou dozadu sa vytvorí buď ventil, ktorý sa neotvorí, alebo ventil, ktorý presakuje, keď by mal byť zatvorený. Orientácia cievky je na druhom mieste: na väčšine mosadzných ventilov možno cievku otočiť o celú otáčku uvoľnením jej prídržnej matice a je oveľa jednoduchšie to urobiť predtým, ako sú porty utiahnuté, než potom. Po tretie, správne utesnite závity. Stačia dve otáčky PTFE pásky aplikovanej tak, aby prvá niť zostala holá, alebo kompatibilná pasta na nite. Úlomky pásky, ktoré sa uvoľnia vo vnútri potrubia, skončia na sedle.

Na rozvody s tvrdou vodou alebo špinavými médiami namontujte sitko alebo jemný filter. Mosadzné telesá s vysokou toleranciou voči nečistotám budú nakoniec stále prechádzať cez sedlo membrány a cena Y-sitta je triviálna, ak nie je potrebné zavolať servis.

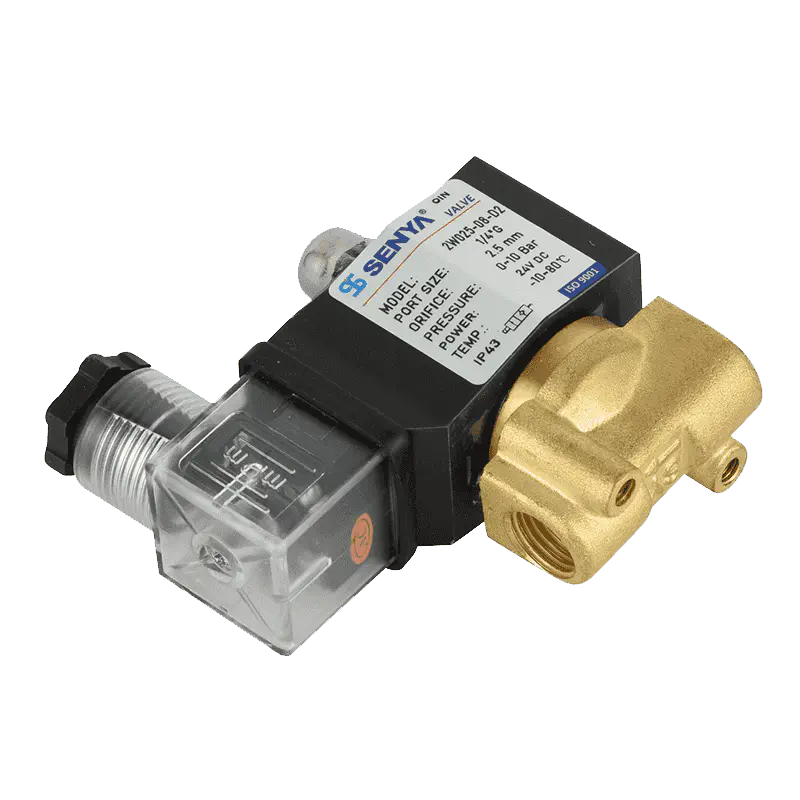

Mosadzný priamočinný solenoidový ventil série 2W pre vodu bohatú na nečistoty Veľkoprietokový mosadzný 2W ventil začína pri nulovom rozdielovom tlaku a odoláva upchávaniu nečistotami, vhodný pre špinavé vodovodné potrubia a vonkajšiu kontrolu vody. Zobraziť produkt →

Priraďte ventil k linke predtým, ako niečo zapojíte

Materiál karosérie a princíp fungovania rozhodujú viac o dlhodobej spoľahlivosti ako akýkoľvek detail zapojenia. Pilotne ovládané ventily potrebujú minimálny tlakový rozdiel na ventile, aby udržali piest otvorený, takže sú zlou voľbou na gravitačnom alebo veľmi nízkotlakovom potrubí. Priamočinné ventily sa otvárajú od nulového tlaku, ale priťahujú väčšiu cievku pre rovnaký otvor.

Dve ďalšie možnosti sa oplatí vyriešiť skôr. Pre umývadlá, zavlažovacie zberače alebo vonkajšie fontány odstraňuje vodotesná cievka a konektorová zostava najbežnejšiu príčinu opakovaného zlyhania. Pre vedenia s mierne korozívnymi médiami alebo tam, kde sú prítomné umývacie chemikálie, telo z nehrdzavejúcej ocele robí rovnakú prácu. SENYA vyrába pneumatické komponenty od roku 1994 a vo svojom katalógu zverejňuje úplné údaje o tlaku, otvoroch a materiáloch, čo je najrýchlejší spôsob, ako skontrolovať konkrétnu kombináciu podľa podmienok vašej linky.

Solenoidový riadiaci ventil vodného stĺpca ponorenej hudobnej fontány 2/2-cestný mosadzný ventil s utesnenou vodotesnou IP6X cievkou a rýchlou odozvou pre ovládanie vodného stĺpca ponorenej hudobnej fontány. Zobraziť produkt →

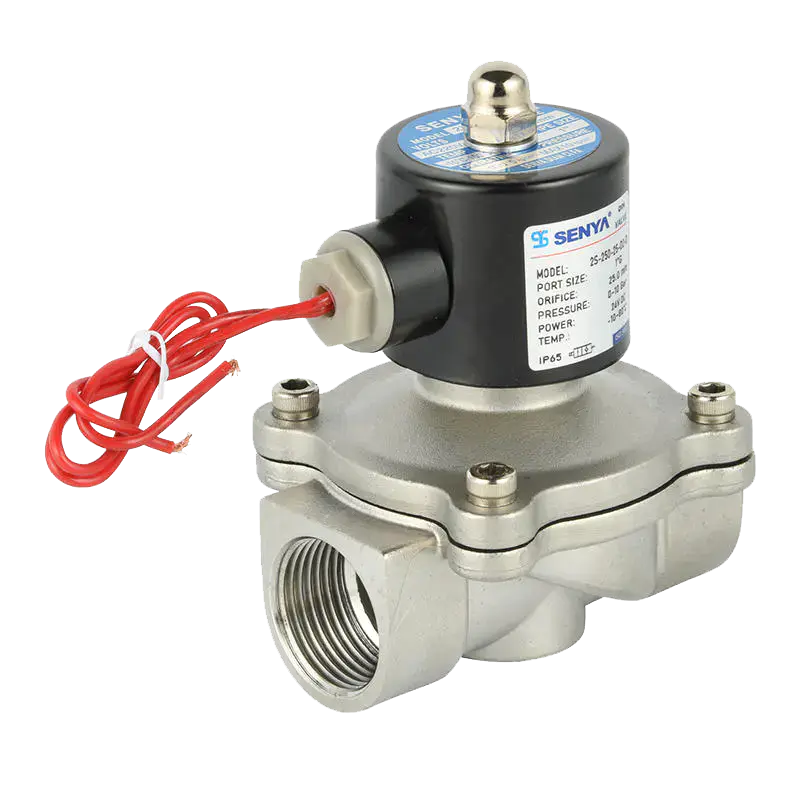

Priamočinný solenoidový ventil z nehrdzavejúcej ocele série 2S pre kyslé a alkalické médiá Priamočinný normálne uzavretý 2S ventil s voliteľným telesom SUS304/SUS316 a tesnením Viton pre kyslé/zásadité médiá, začínajúc od nulového rozdielu tlaku. Zobraziť produkt →

Testovanie a čo skontrolovať, keď sa nič nedeje

Uvedenie do prevádzky trvá päť minút. Zmerajte odpor cievky pri vypnutom napájaní a porovnajte ho s výrobným štítkom alebo náhradnou cievkou. Otvorený obvod alebo údaj hlboko pod očakávanou hodnotou poukazuje na spálené vinutie. Potom zapnite a zmerajte napätie na svorkách cievky, a nie na paneli, pretože tam sa uvoľnená objímka alebo dlhý chod prejaví ako pokles. Zdravý ventil vytvára zreteľné kliknutie a ľahké vibrácie, ktoré môžete cítiť prstom na kryte cievky.

Ak je ventil nový a správa sa správne na pracovnom stole, ale nie v linke, vinníkom je zvyčajne postupnosť inštalácie, nie ventil. Pred zatvorením panelu sa oplatí prečítať si podrobný návod na uvedenie do prevádzky pre dvojcestné ventily, vrátane kontrol, ktoré zachytávajú obrátené porty a zovreté tesnenia predtým, ako začnú presakovať.

Podrobnejší návod na inštaláciu a ladenie nájdete v tejto príručke inštalácia a odladenie dvojcestného solenoidového ventilu .
