AngličtinaČo je a 2/2 cestný solenoidový ventil
A 2-cestný solenoidový ventil , bežne písaný ako a 2/2 solenoidový ventil , je elektricky ovládaný ventil s dvoma portami a dvoma pracovnými polohami. Keď cievka prijme elektrický signál, vnútorný piest posunie polohu a dráha toku medzi vstupným a výstupným otvorom sa buď otvorí, alebo zatvorí. Z praktického hľadiska funguje 2/2 cestný solenoidový ventil ako vypínač pre kvapalinu alebo plyn, ktorý sa pohybuje potrubím.
Samotné pomenovanie vysvetľuje funkciu. Prvé číslo v "2/2" označuje počet portov na tele ventilu a druhé číslo označuje počet pracovných polôh, ktoré môže vnútorný piest zaujať. 2/2 cestný solenoidový ventil má teda presne jeden vstupný port, jeden výstupný port a dva stavy: otvorený alebo zatvorený. To sa líši od 3/2 alebo 5/2 ventilu, ktoré smerujú tok medzi viacerými cestami, namiesto toho, aby ho jednoducho spúšťali alebo zastavovali.
| Funkcia | Typická hodnota |
|---|---|
| Počet portov | 2 porty (1 vstup, 1 výstup) |
| Pracovné pozície | 2 (otvorené a zatvorené) |
| Spôsob aktivácie | Elektromagnetická cievka a piest |
| Možnosti predvoleného stavu | Normálne zatvorené alebo normálne otvorené |
| Bežné médiá | Voda, stlačený vzduch, jemné chemikálie, para |
Ako funguje 2/2-cestný solenoidový ventil
Princíp činnosti 2/2 cestného solenoidového ventilu je založený na elektromagnetizme. Medená cievka sa ovíja okolo rúrky, v ktorej je umiestnený pohyblivý piest, nazývaný aj armatúra. Keď prúd preteká cievkou, vytvára magnetické pole, ktoré ťahá piest preč z jeho pokojovej polohy. Vratná pružina tlačí piest späť, keď sa prúd zastaví. Tento jednoduchý pohyb tam a späť je to, čo otvára a zatvára otvor vo vnútri telesa ventilu.
Zjednodušená izometrická štruktúra 2/2 cestného solenoidového ventilu, zobrazujúca konektor, cievku, piest a pružinu, telo ventilu a dva porty
Prevádzkový cyklus normálne uzavretého 2/2-cestného solenoidového ventilu
- Napájanie sa privádza na svorky cievky cez elektrický konektor.
- Cievka generuje magnetické pole okolo piestu a rúrky kotvy.
- Magnetické pole ťahá piest nahor a stláča vratnú pružinu.
- Sedlo otvoru je odkryté a médium sa pohybuje zo vstupného otvoru do výstupného otvoru.
- Po odpojení napájania pružina zatlačí piest späť nadol a otvor sa opäť uzavrie.
Prevádzkový cyklus normálne otvoreného 2/2-cestného solenoidového ventilu
Normálne otvorený 2/2-cestný solenoidový ventil pracuje v opačnom poradí. Otvor zostáva otvorený, keď je cievka bez energie, čo umožňuje médiu voľne prúdiť. Akonáhle je cievka napájaná, piest sa pohybuje, aby utesnil otvor a prietok sa zastaví. Táto konfigurácia je zvolená pre vedenia, ktoré musia zostať otvorené za normálnych prevádzkových podmienok a musia sa vypnúť len vtedy, keď je spustený špecifický riadiaci signál.
Hlavné komponenty 2/2-cestného solenoidového ventilu
Každý 2/2 cestný solenoidový ventil, bez ohľadu na materiál tela alebo menovité napätie, je vyrobený z podobnej sady vnútorných častí. Pochopenie každej časti uľahčuje čítanie údajového listu alebo vysvetlenie chyby dodávateľovi.
| Komponent | Funkcia |
|---|---|
| Cievka (elektromagnet) | Generuje magnetické pole po privedení elektrického prúdu |
| Piest alebo armatúra | Pohybuje sa vo vnútri trubice cievky a otvára alebo zatvára otvor |
| Spätná pružina | Po odpojení napájania zatlačí piest späť do jeho predvolenej polohy |
| Teleso ventilu | Obsahuje vnútorné časti a pripája sa k potrubiu cez vstupné a výstupné otvory |
| Sedlo alebo otvor | Tesniaci povrch, ktorý kontroluje, či je prietoková cesta otvorená alebo zablokovaná |
| Membrána (typy ovládané pilotom) | Používa tlak v potrubí na pomoc pri pohybe väčšieho otvoru s menšou cievkou |
| Kryt cievky a konektor | Elektrické rozhranie a ochrana proti prachu a vlhkosti |
Normálne zatvorené vs normálne otvorené 2/2 solenoidové ventily
2/2 cestný solenoidový ventil sa vo všeobecnosti ponúka v jednom z dvoch predvolených stavov. Výber správneho závisí od toho, čo sa stane s procesnou linkou, ak dôjde k prerušeniu elektrického napájania.
| Atribút | Normálne zatvorené (NC) | Normálne otvorené (NIE) |
|---|---|---|
| Štát bez moci | Zatvorené, bez prietoku | Otvorené, tok prechádza |
| Stav, keď je pod napätím | Otvorené, tok prechádza | Zatvorené, bez prietoku |
| Typický prípad použitia | Uzávierka prívodu vody, závlahové zóny, bezpečnostné vypínacie vedenia | Odvzdušňovacie potrubia, chladiace okruhy, ktoré musia zostať v prúde počas výpadku prúdu |
Vo väčšine zariadení na kontrolu tekutín a normálne uzavretý 2/2 cestný solenoidový ventil je predvolená voľba, pretože udržuje vedenie utesnené v prípade straty elektrickej energie, čo znižuje riziko nekontrolovaného vybitia. Normálne otvorené ventily sú vyhradené pre menšiu skupinu aplikácií, kde by prerušený signál nemal zastaviť prietok.
Priamo pôsobiace verzus pilotom ovládané 2/2 solenoidové ventily
Okrem rozlíšenia normálne zatvorený a normálne otvorený, 2/2 cestný solenoidový ventil môže byť tiež zostavený ako dizajn s priamym účinkom alebo s pilotným ovládaním. Rozdiel spočíva v tom, ako sa generuje sila potrebná na otvorenie otvoru.
Priamočinný ventil sa pri pohybe piestu spolieha iba na magnetickú silu cievky, takže sa môže otvárať od nulového tlakového rozdielu. Vďaka tomu je vhodný pre malé veľkosti otvorov, zvyčajne do 15 až 20 milimetrov, a pre aplikácie, kde môže vedenie sedieť pri atmosférickom tlaku. Pilotne ovládaný ventil využíva samotný tlak v potrubí, aby pomohol zdvihnúť membránu alebo piest, čo umožňuje pomerne malej cievke ovládať oveľa väčší otvor. Pilotne ovládané konštrukcie zvyčajne potrebujú minimálny tlakový rozdiel medzi vstupom a výstupom, často v rozsahu zhruba 0,5 až 1 bar, aby sa mohli spoľahlivo otvoriť.
Relatívne porovnanie priamo pôsobiacich a pilotom ovládaných 2/2 cestných solenoidových ventilov naprieč piatimi praktickými faktormi, hodnotené na jednoduchej škále 1 až 5 pre ilustráciu
2/2-cestné vs 3/2-cestné vs 5/2-cestné solenoidové ventily
Ľudia, ktorí hľadajú a 2-cestný solenoidový ventil niekedy narazíte aj na 3/2 a 5/2 ventily, čo môže byť mätúce, pretože všetky tri zdieľajú rovnaký princíp činnosti cievky a piestu. Rozdiel je v tom, koľko portov a prietokových ciest riadi každý dizajn.
| Konfigurácia | Porty | pozície | Bežné použitie |
|---|---|---|---|
| 2/2 cesta | 2 | 2 | Jednoduché zapínanie a vypínanie rozvodov vody, vzduchu alebo plynu |
| 3/2 cesta | 3 | 2 | Ovládanie jednočinných pneumatických valcov |
| 5/2 cesta | 5 | 2 | Ovládanie dvojčinných pneumatických valcov |
A 2/2 solenoidový ventil zostáva najbežnejšou voľbou vždy, keď je cieľom jednoducho spustiť alebo zastaviť tok, namiesto toho, aby ho nasmeroval na rôzne miesta určenia, a preto sa tak široko používa na vodu, zavlažovanie a všeobecné uzatváranie tekutín.
Bežné materiály telesa ventilov
Materiál tela 2/2 cestného solenoidového ventilu určuje, ako dobre odoláva médiám, ktoré ním prechádzajú, a ako funguje pri rôznych teplotách. Štyri materiály pokrývajú väčšinu priemyselných a vodných aplikácií.
Približné skóre relatívnej odolnosti proti korózii podľa materiálu telesa ventilu na stupnici od 1 do 10, len pre všeobecné porovnanie
Mosadzné telesá solenoidových ventilov
Mosadz je štandardný materiál na všeobecné použitie pre 2-cestný solenoidový ventil na stlačený vzduch, vodu a ľahký olej. Ponúka primeranú rovnováhu medzi odolnosťou proti korózii a mechanickou pevnosťou, preto a dodávateľ mosadzných solenoidových ventilov zvyčajne ho uvádza ako predvolenú možnosť telesa pre zavlažovanie, všeobecné priemyselné vzduchové potrubia a základný uzáver vody.
Telesá solenoidových ventilov z nehrdzavejúcej ocele
Kvality ako nehrdzavejúca oceľ 304 a 316 zvládajú korozívne médiá alebo médiá s vysokou čistotou oveľa lepšie ako mosadz. A nerezový vodný solenoidový ventil sa často vyberá pre morskú vodu, soľanku, čistiace chemikálie, linky na spracovanie potravín a zdravotnícke sterilizačné zariadenia, kde nie je možné tolerovať povrchovú koróziu alebo kontamináciu.
Technické plastové telesá solenoidových ventilov
Materiály ako PA, PVC a POM sú ľahké a dobre odolávajú mnohým jemným chemikáliám. A plastový vodný solenoidový ventil je bežná v poľnohospodárskej kvapkovej závlahe, v umývadlách vozidiel a iných vodovodných potrubiach, ktoré zohľadňujú rozpočet, hoci jej maximálna pracovná teplota je nižšia ako pri kovových alternatívach.
Telesá liatinových solenoidových ventilov
Liatinové telesá sa používajú na väčších veľkostiach portov pre vzduchové a parné služby, kde je mechanická pevnosť dôležitejšia ako hmotnosť. Sú menej vhodné do vlhkého vonkajšieho prostredia, pokiaľ nie je dobre udržiavaná povrchová úprava, pretože neošetrená liatina je náchylnejšia na povrchovú hrdzu ako mosadz alebo nehrdzavejúca oceľ.
Možnosti napätia a cievky
Cievka 2/2 cestného solenoidového ventilu môže byť navinutá pre niekoľko štandardných napätí a správna voľba zvyčajne závisí od zdroja energie, ktorý je už dostupný na mieste inštalácie.
- 12V DC cievky sú bežné pre solárne napájané regulátory kvapkovej závlahy a prenosné zariadenia na batérie. Kupujúci, ktorí stavajú mimo siete alebo solárne zavlažovacie lyžiny, často hľadajú a Dodávateľ 12V vodného solenoidového ventilu ktoré môžu zodpovedať tejto požiadavke na nízke napätie.
- 24V DC cievky sú štandardnou voľbou pre riadenie PLC a automatizovanej výrobnej linky, pretože väčšina priemyselných ovládacích panelov už vydáva signály 24 V DC. A Výrobca solenoidového ventilu 24v dc zvyčajne to ponúka ako predvolenú konfiguráciu pre projekty automatizácie.
- 110V alebo 220V AC cievky zostávajú bežné v pevných komunálnych, poľnohospodárskych a stavebných inštaláciách, ktoré sú zapojené priamo do elektrickej siete bez samostatného riadiaceho transformátora.
| Napätie | Typický odber sily | Typické nastavenie |
|---|---|---|
| 12V DC | 4 až 6 wattov | Solárne a prenosné zavlažovacie systémy |
| 24V DC | 5 až 8 wattov | Priemyselná automatizácia a riadenie PLC |
| 220V AC | 8 až 12 wattov | Pevné stavebné a komunálne inštalácie |
Prietok a veľkosť otvoru
Prietoková kapacita 2/2 cestného solenoidového ventilu sa zvyčajne popisuje pomocou koeficientu prietoku, často označovaného Kv alebo Cv v závislosti od regiónu. Toto číslo popisuje, koľko média môže prejsť cez otvorený ventil pri danom poklese tlaku. Väčší priemer otvoru vo všeobecnosti podporuje vyšší koeficient prietoku, ale tiež si vyžaduje buď väčšiu cievku alebo pilotnú konštrukciu, aby sa vytvorila dostatočná sila na jej otvorenie.
Približné hodnoty prietokového koeficientu voči priemeru otvoru, uvedené na účely ilustrácie, pretože skutočný výkon sa líši podľa konštrukcie
Typické aplikácie 2/2 cestných solenoidových ventilov
Pretože 2/2-cestný solenoidový ventil je ľahko ovládateľný jednoduchým digitálnym signálom, objavuje sa v širokej škále priemyselných odvetví, ktoré potrebujú spoľahlivé, bezobslužné uzatváranie prietoku.
Približná distribúcia bežných koncových aplikácií pre 2/2 cestné solenoidové ventily v projektoch riadenia tekutín
Okrem vyššie uvedených kategórií sa 2/2 cestné solenoidové ventily objavujú aj v automatizovaných výrobných linkách, poľnohospodárskych strojoch a lyžinách na solárne vyhrievanie, všade tam, kde jednoduchý elektrický signál potrebuje spustiť alebo zastaviť dráhu tekutiny bez manuálneho zásahu.
Ako vybrať správny 2/2-cestný solenoidový ventil
Výber vhodného 2/2 cestného solenoidového ventilu pre projekt závisí od prispôsobenia špecifikácie ventilu skutočným prevádzkovým podmienkam linky. Faktory uvedené nižšie pokrývajú väčšinu rozhodnutí o výbere.
- Potvrďte typ média a jeho kompatibilitu s materiálom tesnenia a tela.
- Skontrolujte rozsah pracovného tlaku a teplôt potrubia v porovnaní s menovitým výkonom ventilu.
- Prispôsobte dostupné napájacie napätie, napríklad 12 V DC, 24 V DC alebo AC sieťové napätie.
- Potvrďte veľkosť portu a typ závitu pripojenia použitého na existujúcom potrubí.
- Vyberte stupeň ochrany, napríklad IP43, IP65 alebo IP68, podľa prostredia inštalácie.
- Rozhodnite sa pre materiál tela, vyberte si medzi mosadzou, nehrdzavejúcou oceľou, technickým plastom alebo liatinou.
- Porovnajte veľkosť otvoru a koeficient prietoku s požadovaným prietokom.
- Rozhodnite sa, či linka potrebuje normálne zatvorený alebo normálne otvorený predvolený stav.
- Vyberte si priame pôsobenie pre malé otvory a nízke tlakové rozdiely alebo pilotné ovládanie pre väčšie otvory.
Tipy na inštaláciu a údržbu
2/2 cestný solenoidový ventil je relatívne jednoduché zariadenie, ale niekoľko inštalačných návykov výrazne ovplyvňuje dlhodobý výkon.
- Namontujte ventil s krytom cievky vo vzpriamenej polohe tam, kde údajový list odporúča túto orientáciu, pretože niektoré konštrukcie cievok sú citlivé na polohu.
- Nainštalujte predradenú filtráciu, aby sa nečistoty nedostali do otvoru a sedla, čo je jedna z najčastejších príčin úniku.
- Udržujte napájacie napätie v rozmedzí približne plus alebo mínus 10 percent menovitého napätia cievky, aby ste predišli nadmernému hromadeniu tepla.
- Pravidelne cyklujte ventily, ktoré sú dlho nečinné, aby ste zabránili prilepeniu sedla alebo piestu.
- Pravidelne kontrolujte povrchovú teplotu cievky, pretože neobvykle horúca cievka môže naznačovať problém s vedením alebo pracovným cyklom.
- Správne utesnite káblovú priechodku pri vonkajších alebo umývacích inštaláciách s krytím IP65 alebo IP68, aby sa do konektora nedostala vlhkosť.
Spolupráca so skúseným výrobcom 2/2-cestných solenoidových ventilov

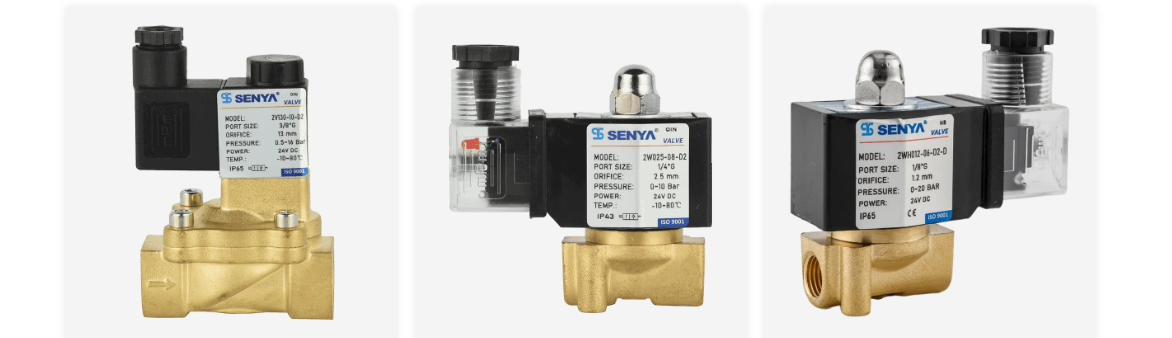

SENYA má sídlo v Číne Výrobca 2/2 cestného solenoidového ventilu and výrobca vodného solenoidového ventilu pôsobí pod Ningbo SENYA Pneumatic Technology Co., Ltd od roku 1994. Spoločnosť sa zameriava na ventily, valce a súvisiace pneumatické komponenty, pričom ročne vyrába viac ako 2 000 000 súprav komponentov z rozsiahlej výrobnej základne, ktorá kombinuje presné obrábanie s automatizovaným digitálnym testovaním.
SENYA ponúka 2/2 cestné solenoidové ventily v celom rade materiálov, ktoré sú uvedené vyššie v tomto článku, fungujúce ako a dodávateľ mosadzných solenoidových ventilov pre všeobecné služby a poskytovanie možností pre a nerezový vodný solenoidový ventil or a plastový vodný solenoidový ventil v závislosti od médií a rozpočtu projektu. Po elektrickej stránke spoločnosť podporuje bežné požiadavky na cievky ako a Dodávateľ 12V vodného solenoidového ventilu pre solárne a prenosné systémy a ako a Výrobca solenoidového ventilu 24v dc pre PLC riadené automatizačné linky.
Pre drsné pracovné prostredie sú ventily SENYA dostupné v stupňoch ochrany IP43, IP65 a IP68 a dokážu pokryť teplotný rozsah od približne -20 °C do 200 °C (-4F až 392F) spolu s rozsahom tlaku od mikro vákua až po 200 barov (4351 psi). Produkty sa vyvážajú do viac ako 30 krajín vrátane Spojených štátov, Turecka, Španielska, Talianska, Británie, Južnej Kórey, Austrálie a Mexika a používajú sa v oblasti umývania áut, lekárskej sterilizácie, automatizovaných výrobných liniek, ťažby, odstraňovania prachu, hudobných fontán, poľnohospodárskych zavlažovacích systémov, solárnych projektov, poľnohospodárskych strojov a spracovania potravín. S technickou podporou projektu a popredajnou odozvou, ktorá je k dispozícii 24 hodín denne, SENYA spolupracuje s klientmi na prispôsobení riešenia kontroly tekutín špecifickému médiu, teplote a tlaku každého projektu.
Často kladené otázky
| Q1: Na čo sa používa solenoidový ventil Elektromagnetický ventil sa používa na spustenie, zastavenie alebo usmernenie prietoku kvapaliny alebo plynu vo vnútri potrubia pomocou elektrického signálu namiesto ručnej rukoväte, čo umožňuje automatické riadenie prietoku pomocou časovača, snímača alebo ovládacieho panela. | Q2: Ako funguje vodný solenoidový ventil Vodný solenoidový ventil funguje prostredníctvom elektromagnetickej cievky, ktorá pohybuje vnútorným piestom. Keď je cievka pod napätím, piest sa posunie a buď otvorí alebo zatvorí dráhu toku, čím nechá vodu prechádzať alebo ju zablokuje. |
| Q3: Čo je to 2/2-cestný solenoidový ventil 2/2 cestný solenoidový ventil je ventil s dvoma portami a dvoma polohami, čo znamená, že má jeden vstup a jeden výstup a môže byť iba úplne otvorený alebo úplne zatvorený, a je skonštruovaný ako normálne otvorený alebo normálne uzavretý. | Q4: Aké sú rôzne typy solenoidových ventilov Solenoidové ventily sú bežne zoskupené do normálne uzavretých, normálne otvorených, priamo pôsobiacich a pilotne ovládaných typov a môžu byť tiež klasifikované podľa počtu portov, ako sú konfigurácie 2/2, 3/2 a 5/2. |
| Q5: Aký je rozdiel medzi 2/2 a 3/2 cestným solenoidovým ventilom 2/2 cestný solenoidový ventil má dva porty a jednoducho otvára alebo zatvára jednu prietokovú cestu, zatiaľ čo 3/2 cestný solenoidový ventil má tri porty a používa sa na prepínanie prietoku medzi dvoma rôznymi cestami alebo na ovládanie jednočinného valca. | Q6: Môže 2/2-cestný solenoidový ventil bežať na napájanie 12V alebo 24V Áno, 2/2 cestný solenoidový ventil je bežne dostupný s 12V DC cievkami pre solárne a prenosné systémy a s 24V DC cievkami pre PLC a automatizáciou riadené výrobné linky, okrem štandardných možností striedavého napätia. |
