Angličtina2-cestné vs 3-cestné vs 5-cestné solenoidové ventily: hlavný rozdiel
Hlavný rozdiel medzi týmito tromi konfiguráciami spočíva v počte portov a riadení smeru toku. A 2-cestný solenoidový ventil má dva porty a jednoducho otvára alebo zatvára jednu prietokovú cestu, 3-cestný solenoidový ventil pridáva tretí port k výfukovému tlaku a pilotným jednočinným zariadeniam a 5-cestný solenoidový ventil využíva päť portov na smerovanie vzduchu v dvoch smeroch, čo z neho robí štandardnú voľbu pre dvojčinné valce. Výber správnej konfigurácie ventilu priamo ovplyvňuje architektúru systému, spotrebu energie a prevádzkovú životnosť , a preto je priradenie počtu portov k aplikácii dôležitejšie, než väčšina kupujúcich pôvodne očakávala.
Moderné výrobné linky čoraz viac vyžadujú rýchlu odozvu spustenia, pričom mnohé systémy teraz očakávajú odozvu v rozsahu 15 až 30 milisekúnd. Nasadenie nesprávnej konfigurácie ventilu, ako je napríklad inštalácia 3-cestnej jednotky s nižšou kapacitou, kde je 5-cestný ventil skutočne potrebný, môže viesť k pomalému ovládaniu valca a merateľnému zníženiu výkonu. Pochopenie toho, ako každá konfigurácia funguje, umožňuje oveľa jednoduchšie vyhnúť sa tomuto druhu nesúladu počas návrhu systému alebo plánovania výmeny.
Ako funguje solenoidový ventil
Solenoidový ventil používa elektromagnetickú cievku na pohyb vnútorného piestu alebo membrány, ktorá otvára alebo zatvára dráhu prietoku vo vnútri telesa ventilu. Keď je cievka pod napätím, magnetické pole stiahne piest a posunie ventil do jeho otvorenej alebo striedavej prietokovej polohy, a keď sa odpojí napájanie, pružina zvyčajne vráti ventil do jeho štandardného pokojového stavu. Tento základný mechanizmus zostáva konzistentný naprieč pneumatickými vzduchovými ventilmi a vodným solenoidovým ventilom, hoci zmáčané materiály a dizajn tesnenia sa líšia v závislosti od toho, či je médiom stlačený vzduch alebo voda.
Normálne otvorené vs normálne zatvorené
Väčšina solenoidových ventilov je skonštruovaná buď ako normálne zatvorená, zostanú zatvorená, kým nie sú pod napätím, alebo ako normálne otvorené, kým nezostanú pod napätím. Toto rozlíšenie je dôležité pre bezpečnosť a návrh procesu, pretože normálne zatvorený ventil sa často vyberá pre aplikácie, kde by sa prietok mal zastaviť automaticky, ak dôjde k strate energie, zatiaľ čo normálne otvorený ventil vyhovuje procesom, kde je kontinuálny prietok bezpečnejším predvoleným stavom.

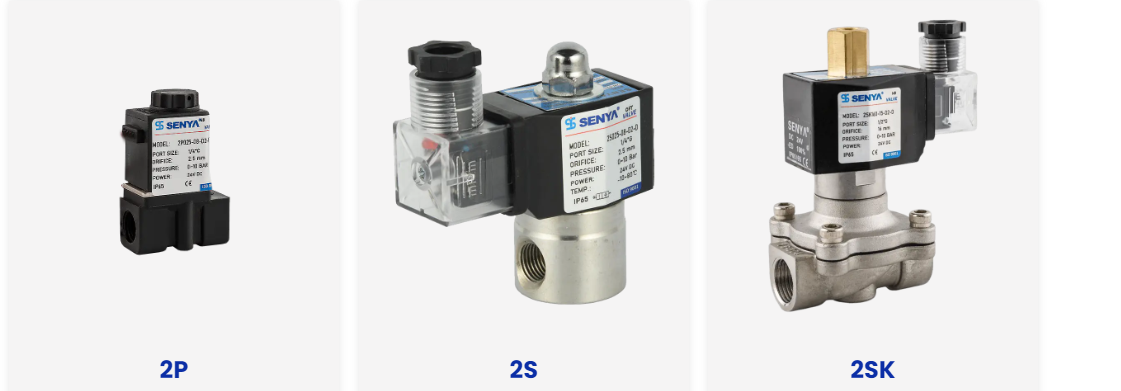

Vysvetlenie 2-cestného solenoidového ventilu
2-cestný solenoidový ventil, často označovaný ako 2/2-cestný solenoidový ventil na označenie dvoch portov a dvoch pracovných polôh, funguje ako jednoduchý mechanizmus zapínania a vypínania. Prietok buď prechádza priamo cez ventil, alebo je úplne zablokovaný, bez tretieho portu na výfuk alebo prepínanie smeru. Táto jednoduchosť robí z 2/2 cestného solenoidového ventilu najbežnejšiu voľbu všade tam, kde systém potrebuje spustiť alebo zastaviť iba jednu prietokovú cestu.
- Vedenie chladiacej vody, ktoré potrebuje spustiť alebo zastaviť tok do výmenníka tepla alebo plášťa
- Zavlažovacie a zavlažovacie okruhy ovládajúce jeden prívod
- Základné systémy na dávkovanie kvapalín v potravinových, nápojových alebo umývacích zariadeniach
- Funkcie plnenia a vypúšťania na nádržiach a malých nádržiach
Pretože vodný solenoidový ventil často pracuje v 2-cestnej konfigurácii, tento typ ventilu sa objavuje v práčkach, chladiacich zariadeniach, poľnohospodárskych zavlažovacích a všeobecných kontrolných bodoch prívodu vody, kde je jednoduché vypnutie jedinou požadovanou funkciou.
Vysvetlenie 3-cestného solenoidového ventilu
3-cestný solenoidový ventil zavádza tretí port určený na odsávanie tlaku, ktorý umožňuje ventilu privádzať aj vypúšťať vzduch z pripojeného zariadenia. Táto štruktúra robí z 3-cestného ventilu priemyselný štandard pre riadenie väčších procesných ventilov alebo poháňanie jednočinných pneumatických valcov, kde sa valec vysúva pod tlakom vzduchu a vracia sa pomocou pružiny namiesto poháňaného vzduchu na oboch stranách.
| Použite bod | Funkcia |
|---|---|
| Pilotná prevádzka | Aktivuje väčšie membránové alebo piestové procesné ventily |
| Jednočinné valce | Dodáva vzduch na predĺženie a zároveň umožňuje odsávanie pomocou pružiny |
| Vákuové prepínanie | Strieda sa medzi vytváraním a uvoľňovaním vákua |
Vysvetlenie 5-cestného solenoidového ventilu
5-cestný solenoidový ventil je navrhnutý pre zložitejšie pneumatické ovládanie, pričom využíva päť portov na nasmerovanie stlačeného vzduchu na obe strany dvojčinného valca a súčasné odsávanie na opačnej strane. Toto dvojsmerné ovládanie umožňuje valcu vysúvať aj zasúvať pod prúdom vzduchu, a nie spoliehať sa na pružinu pri spätnom chode.
Kde sa zvyčajne používajú 5-cestné ventily
- Baliace zariadenie vyžadujúce presné cykly tlače a zasúvania
- Automatizované skladové systémy s opakovaným pohybom vyberania a umiestňovania
- Robotické platformy mobility vyžadujúce koordinované dvojsmerné ovládanie
- Nástroje výrobnej linky, ktoré sa musia rýchlo otáčať v oboch smeroch
Inštalácia 3-cestného ventilu s nižšou kapacitou v polohe určenej pre 5-cestnú jednotku môže znížiť výrobnú kapacitu približne o 10 až 20 percent , pretože valec stráca poháňaný spätný zdvih a namiesto toho sa spolieha na pomalší cyklus poháňaný pružinou, ktorý nikdy nebol určený na to, aby uniesol plné pracovné zaťaženie.
Porovnanie doby odozvy a počtu portov
Pohľad na počet portov spolu s typickým časom odozvy aktivácie pomáha ilustrovať, prečo každá konfigurácia vyhovuje inej kategórii úloh.
Obrázok 1: Porovnanie počtu portov v bežných konfiguráciách solenoidových ventilov
Obrázok 2: Ilustračný vzor rýchlosti cyklu porovnávajúci poháňaný dvojsmerný spätný chod a spätný chod pružiny
Riziká aplikácie vyplývajúce z výberu nesprávneho ventilu
Nesprávne nastavenie konfigurácie ventilu so skutočnou aplikáciou predstavuje prevádzkové a komerčné riziko, ktoré sa často prejaví až po inštalácii. Nesprávne dimenzovanie otvoru alebo nevhodné riadenie výfuku často vedie k nadmernému spätnému tlaku, ktorý urýchľuje opotrebovanie tesnenia a zvyšuje riziko prefúknutia v priebehu času. Pre veľkosériových výrobcov závisí udržanie miery zlyhania ventilov pod bežným prahom 0,1 percenta od výberu správnej konfigurácie od začiatku a nie od jej neskoršej opravy prostredníctvom núdzovej údržby.
Obrázok 3: Ilustratívne poradie dôsledkov bežne spojených s nesprávnym výberom ventilu
Úvahy o vodnom solenoidovom ventile
Vodný solenoidový ventil zdieľa rovnaký elektromagnetický princíp fungovania ako vzduchový ventil, ale je vyrobený z materiálov a tesnení vhodných na neustály kontakt s vodou, vrátane korózii odolných telies a membrán navrhnutých tak, aby zvládali obsah minerálov a kolísanie tlaku bez predčasného opotrebovania. Tieto ventily sa objavujú v práčkach, chladiacich zariadeniach, poľnohospodárskom zavlažovaní, krajinných vodných prvkoch a všeobecnom riadení zásobovania vodou v budovách, takmer vždy v konfigurácii 2-cestného alebo 2/2-cestného solenoidového ventilu, pretože väčšina úloh riadenia vody vyžaduje iba jednoduchú funkciu otvárania a zatvárania.
Výber správneho vodného solenoidového ventilu zahŕňa kontrolu rozsahu pracovného tlaku, veľkosti portu, závitu pripojenia a toho, či aplikácia vyžaduje normálne otvorenú alebo normálne uzavretú prevádzku, pretože vodné systémy majú často iné štandardné požiadavky na bezpečnosť ako okruhy stlačeného vzduchu.
Ako si vybrať medzi 2-cestnými, 3-cestnými a 5-cestnými ventilmi
- Zistite, či aplikácia potrebuje iba jednoduché ovládanie prietoku zapínania a vypínania, ktoré smeruje k 2-cestnému alebo 2/2-cestnému solenoidovému ventilu
- Skontrolujte, či je pripojený pohon jednočinný s vratnou pružinou, čo si zvyčajne vyžaduje 3-cestný ventil
- Potvrďte, či je pohon dvojčinný a potrebuje poháňaný pohyb v oboch smeroch, čo si vyžaduje 5-cestný ventil
- Prispôsobte typ média výberom materiálov a tesnení pre vodný solenoidový ventil a štandardnými pneumatickými materiálmi pre vzduchové okruhy
- Potvrďte požadovaný čas odozvy v porovnaní so špecifikáciou ventilu, najmä pre aplikácie na výrobnej linke s vysokým cyklom
- Skontrolujte, či veľkosť portu a menovitý tlak zodpovedajú existujúcemu potrubiu a tlaku v systéme, aby ste predišli problémom so spätným tlakom
Porovnanie výkonu vedľa seba
Porovnanie troch konfigurácií v rámci spoločného súboru praktických opatrení ukazuje, kde každá možnosť prirodzene najlepšie vyhovuje.
Obrázok 4: Porovnateľný výkon v rámci piatich praktických meraní na relatívnej škále
Odvetvia a aplikácie v konfiguráciách ventilov
| priemysel | Typická rola ventilu |
|---|---|
| Energetika a petrochémia | Vypnutie procesnej linky a pilotné riadenie |
| Potraviny a farmácia | Dávkovanie tekutín a ovládanie umývacej linky |
| Automatizované výrobné linky | Dvojčinné ovládanie valca pre balenie a manipuláciu |
| Poľnohospodárske zavlažovanie | Riadenie prietoku solenoidového ventilu vody cez prívodné potrubia |
| Odstraňovanie prachu a životné prostredie | Ovládanie impulzného ventilu a riadenie filtračného systému |
O pneumatickej technológii Ningbo SENYA

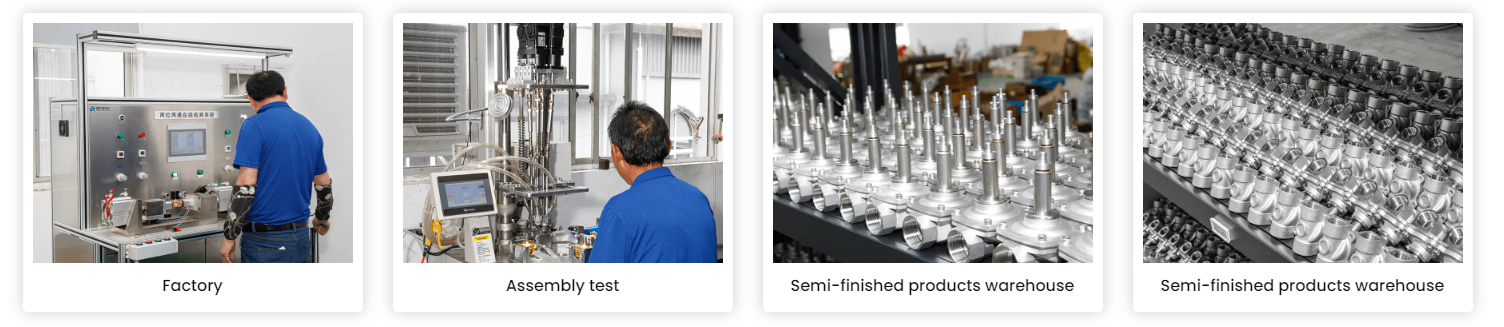

Ningbo SENYA Pneumatic Technology Co., Ltd sa od roku 1994 zameriava na výrobu solenoidových ventilov, valcov a súvisiacich pneumatických komponentov, pričom dodržiava prístup k vývoju a výrobe produktov založený na hodnote zákazníka. Spoločnosť prevádzkuje rozsiahlu základňu na spracovanie presných strojov v Číne, ktorá integruje spracovanie na vysokej úrovni sústrednosti s automatickou digitálnou testovacou platformou na podporu konzistentného výkonu produktu v rámci každej výrobnej série.
